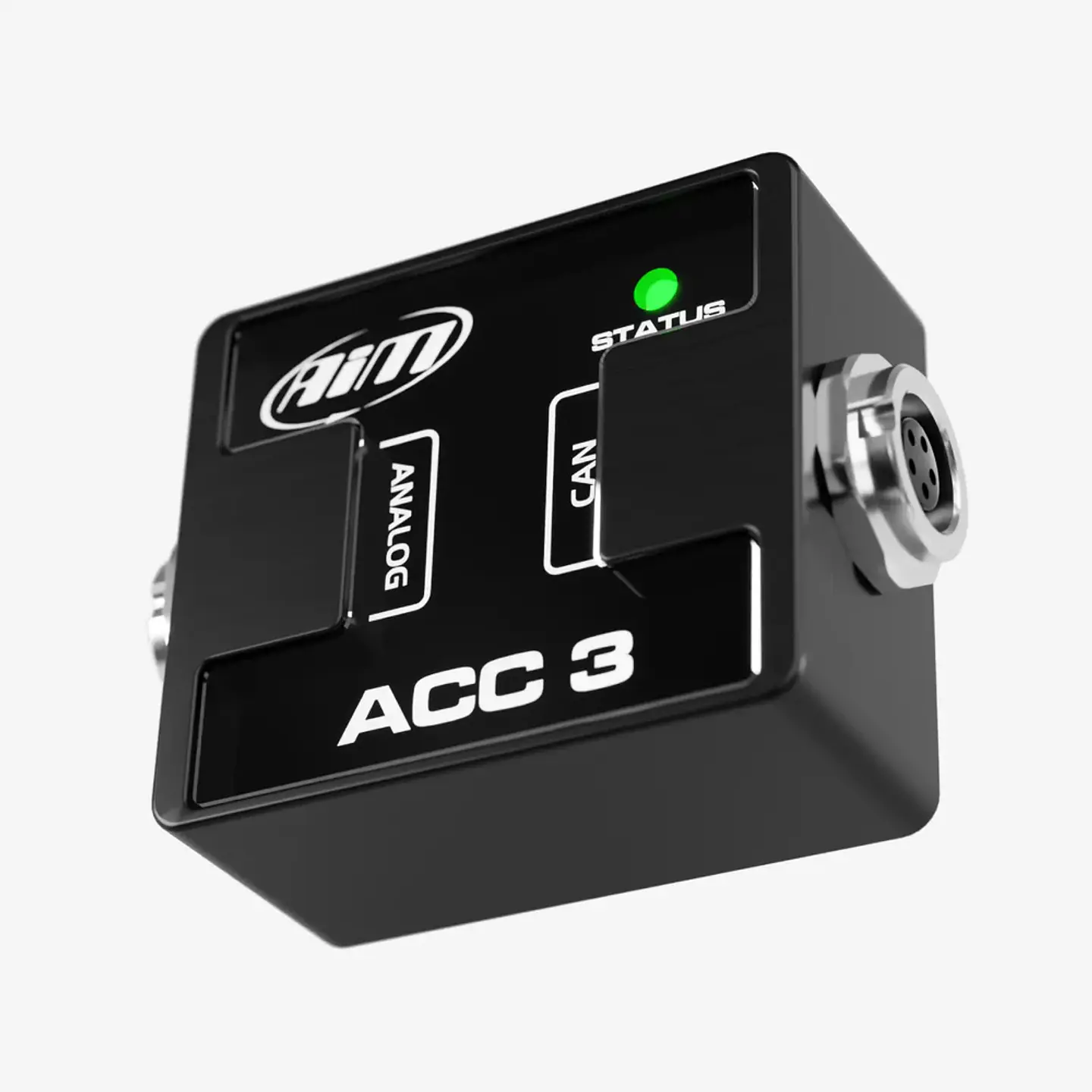

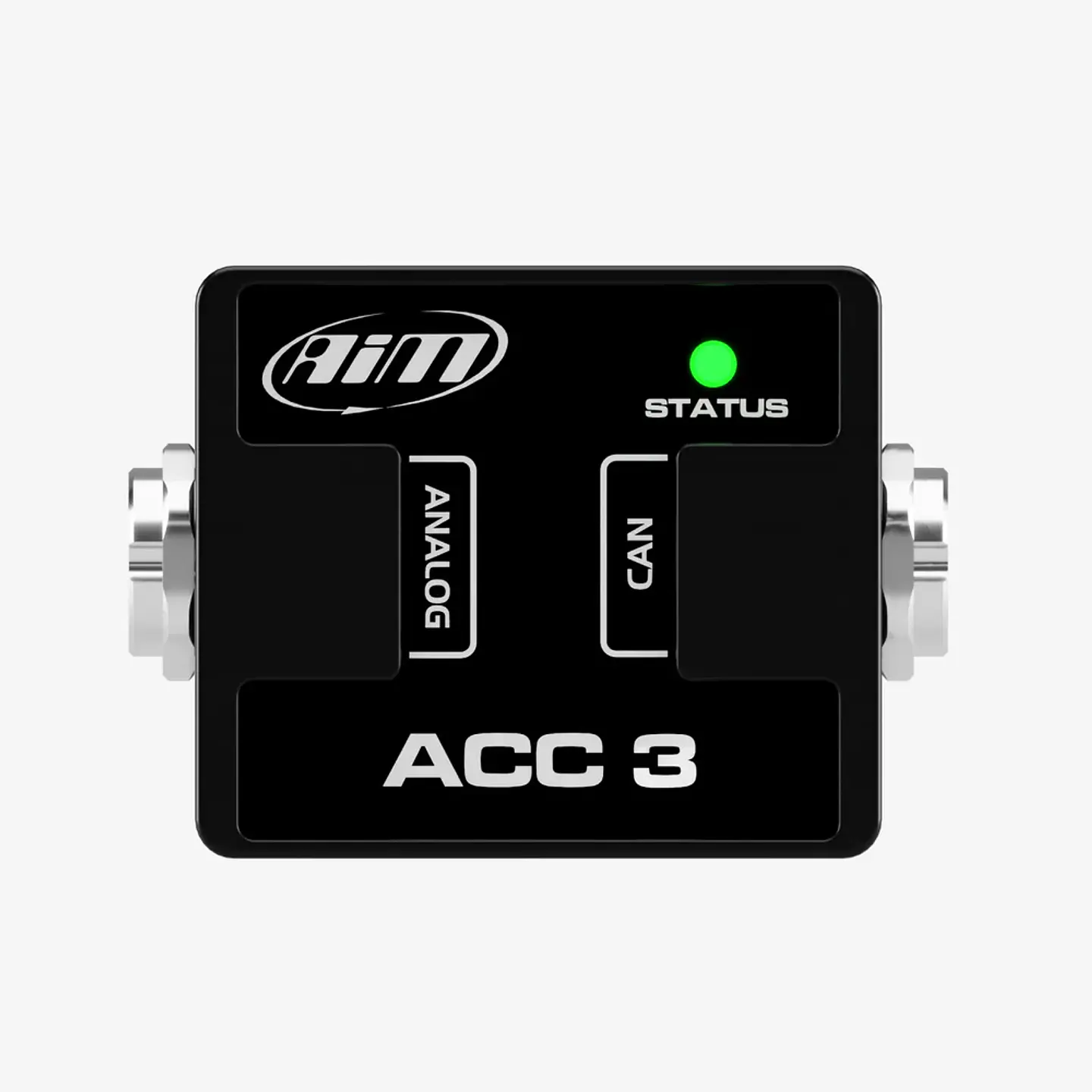

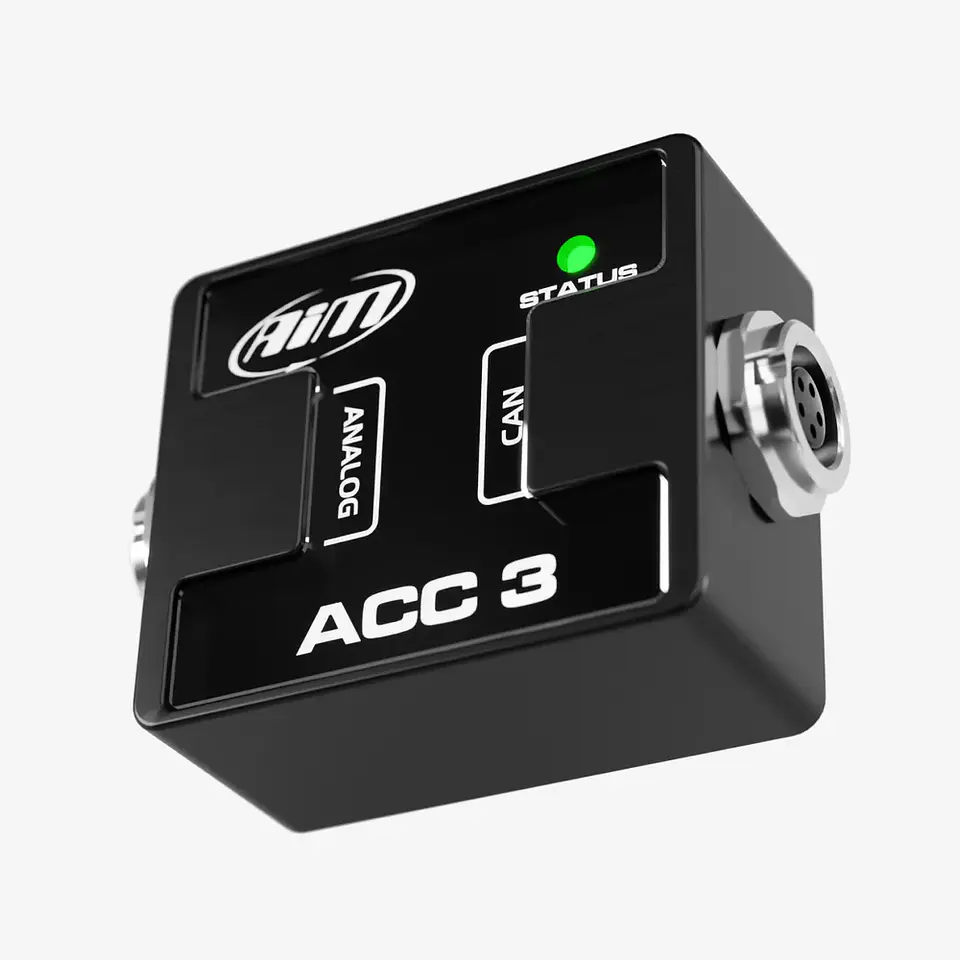

ACC3: El Convertidor Analógico CAN Compacto
El Aim Analogue CAN Converter (ACC3) es un módulo compacto y potente diseñado para ampliar las capacidades de adquisición de datos de tu logger. Capaz de gestionar hasta 4 canales a 200 Hz cada uno, el ACC3 permite capturar y analizar información adicional proveniente de sensores con gran precisión.
¿Por qué elegir el Aim ACC3?
Totalmente compatible con el MyChron 6, el ACC3 es la solución ideal para expandir tu sistema y obtener información más detallada sobre el rendimiento de tu kart.
Su diseño compacto facilita la instalación en espacios reducidos, mientras que su construcción robusta garantiza un funcionamiento confiable incluso en las condiciones más exigentes de competición. Además, combinado con el software Race Studio 3, desbloquea potentes herramientas de configuración y análisis, incluyendo análisis de suspensión mediante sensores Aim Eclipse y sincronización de video con cámaras SmartyCam 3.
Compatibilidad con Sensores
El ACC3 admite hasta 4 entradas analógicas con frecuencias de hasta 200 Hz, siendo compatible con una amplia variedad de sensores:

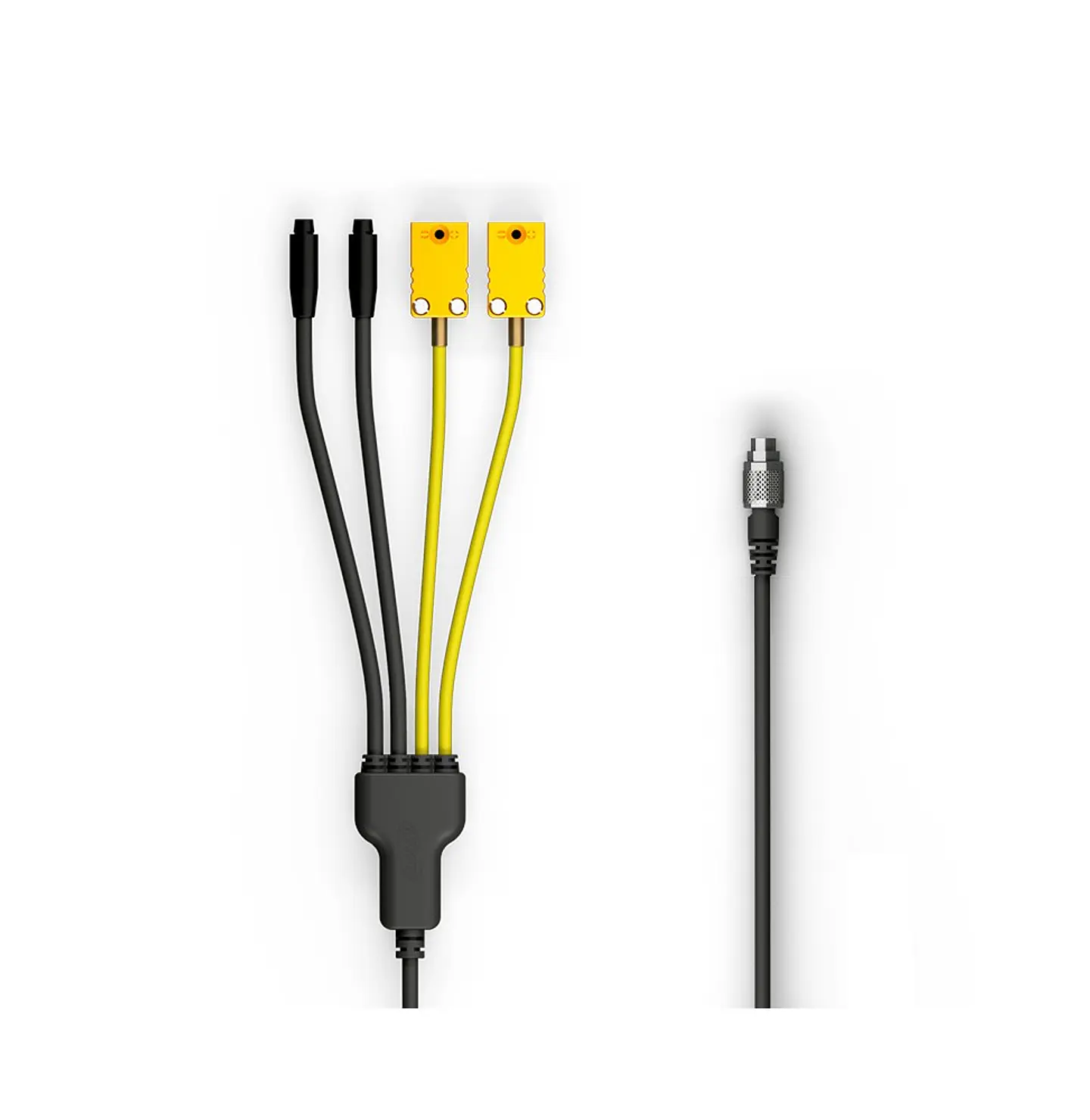

- Termocuplas tipo K (utilizando cables compensados específicos)
- Termorresistencias
- Sensores de 0–5 V
- Sensores de 0–12 V
Además, tanto el ACC3 como el ACC3 Open incorporan 2 entradas de velocidad, permitiendo una mayor flexibilidad en la adquisición de datos.
Configuración de Canales

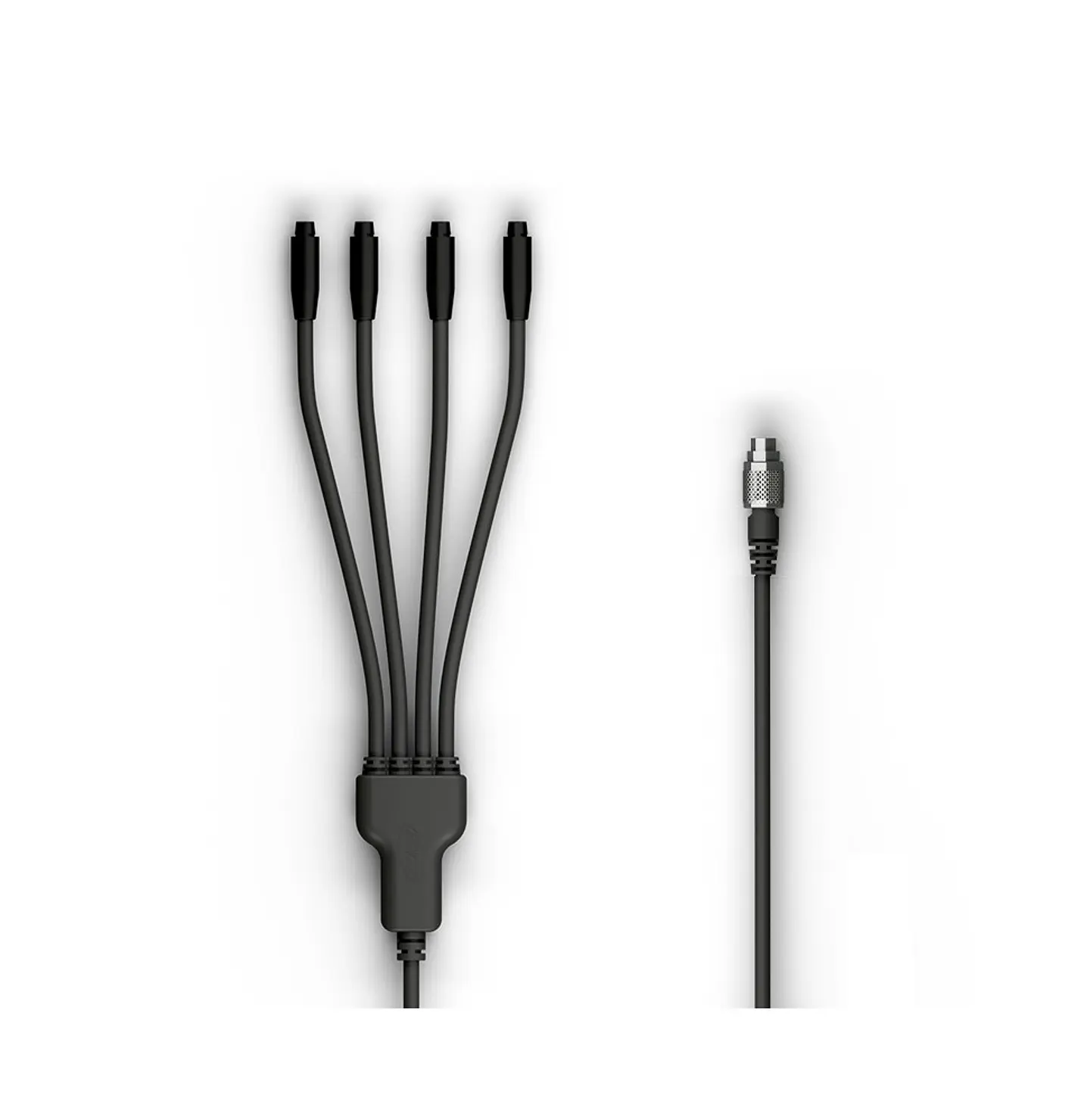

Una vez seleccionado el arnés adecuado, el ACC3 permite configurar cada canal según el sensor conectado. Es posible gestionar simultáneamente hasta 4 termocuplas tipo K, proporcionando un monitoreo preciso de temperatura en distintos puntos del motor o del kart.
Análisis de Suspensión
El ACC3 también ha sido diseñado para trabajar con los sensores Aim Eclipse. Al combinarse con los potenciómetros lineales AIM, los datos pueden procesarse mediante la herramienta avanzada de análisis de suspensión de Race Studio 3, entregando una visión completa de la dinámica del chasis para una evaluación más profunda del rendimiento.
Amplía tu Sistema
El ACC3 añade cuatro canales adicionales y un bus CAN, permitiendo la integración con dispositivos como:
- LCU-One S Lambda Controller
- SmartyCam 3
- Kit de Temperatura de Neumáticos AIM
El módulo funciona mediante alimentación externa y amplía significativamente las capacidades de adquisición de datos de tu sistema.
El LCU-One S permite monitorear la relación aire-combustible mediante sensor lambda, mientras que la SmartyCam 3 Sport registra video y telemetría sincronizados para su análisis posterior en Race Studio 3.
Importante: Para conectar un MyChron 6 al ACC3 es necesario utilizar el MyChron ACC3 Split Harness.
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Canales Analógicos | 4 canales totalmente configurables (24 bits A/D, 200 Hz cada uno): termocupla tipo K (con cable dedicado), termorresistencia, 0–5 V y 0–12 V |
| Entradas de Velocidad | 2 (AN3–AN4), frecuencia máxima de 10 kHz, pull-up interno para entradas open drain/open collector |
| Alimentación Externa | Operación entre 9 y 15 V, rendimiento óptimo entre 12 y 15 V |
| Comunicación | CAN |

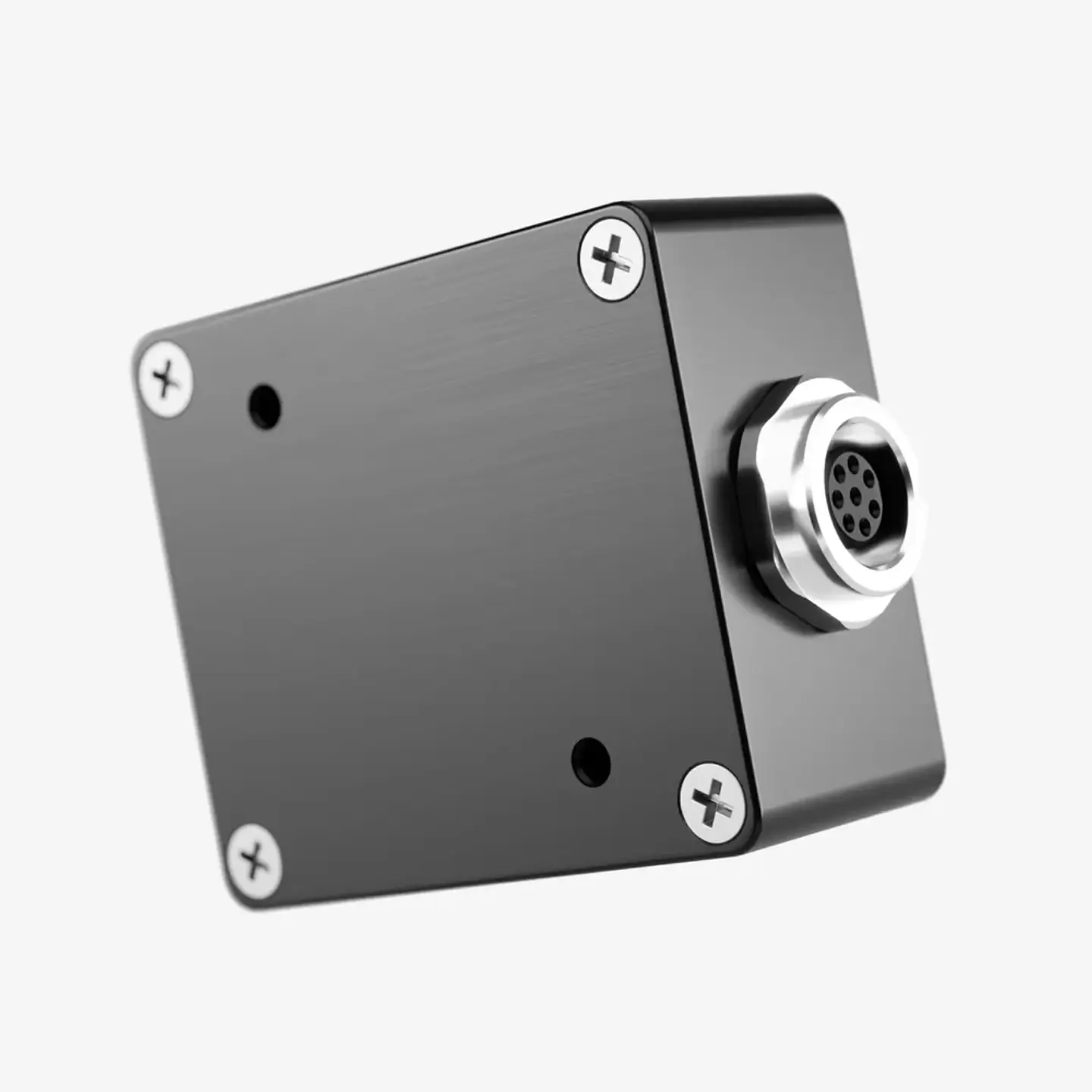

| Conectores | 1 conector analógico Binder 712 de 8 pines y 1 conector AIM CAN Binder 712 de 5 pines |
| Material | PA6 reforzado con 30% fibra de vidrio |
| Dimensiones | 44,0 x 38,0 x 19,8 mm |
| Peso | 50 g |
| Protección | IP65 resistente al agua y al polvo |
Características Destacadas
- Añade 4 canales de adquisición de datos a tu sistema AIM
- Compatible con sensores de temperatura, presión, posición y voltaje
- Integración CAN con dispositivos AIM
- Análisis avanzado de suspensión mediante Race Studio 3
- Compatible con MyChron 6 y MyChron 6 2T
- Diseño compacto, robusto y resistente al agua (IP65)
- Frecuencia de adquisición de hasta 200 Hz por canal
