AIM MXS 1.3 Logger 5" TFT Dash Display & Data Logger

Display y logger profesional para competición

El AIM MXS 1.3 Logger combina una pantalla TFT de alta resolución con un potente sistema de adquisición de datos, ofreciendo una solución completa para pilotos y equipos que buscan monitorizar, registrar y analizar cada aspecto del rendimiento del vehículo.

Gracias a su tamaño compacto de 5 pulgadas, es ideal para instalaciones donde el espacio en cabina es limitado, sin renunciar a las capacidades avanzadas de adquisición y análisis que caracterizan a los sistemas AIM.

¿Por qué elegir el AIM MXS 1.3 Logger?

El MXS 1.3 es mucho más que un display digital. Se trata de un verdadero sistema de adquisición de datos capaz de registrar información proveniente de múltiples fuentes simultáneamente:

• ECU del vehículo
• GPS09 incluido
• Acelerómetros y giroscopios internos
• Sensores analógicos y digitales
• Canales matemáticos configurables
• Módulos de expansión AIM

Todo ello se visualiza en tiempo real en una pantalla TFT de alta calidad y se almacena para análisis posterior mediante Race Studio 3.

Conexión Directa a la ECU

La conexión a la ECU es rápida y sencilla gracias a la amplia biblioteca de protocolos AIM, compatible con más de 1.000 ECUs de competición y alto rendimiento.

Dependiendo de la ECU instalada, el sistema puede registrar parámetros como:

• RPM
• Carga del motor
• Posición del acelerador (TPS)
• Temperatura de agua
• Temperatura de aceite
• Temperatura de aire
• Presión de aceite
• Voltaje de batería
• Velocidad
• Marcha engranada
• Lambda (AFR)
• Y muchos otros parámetros disponibles en la ECU

Esto reduce significativamente la necesidad de instalar sensores adicionales para obtener información esencial del vehículo.

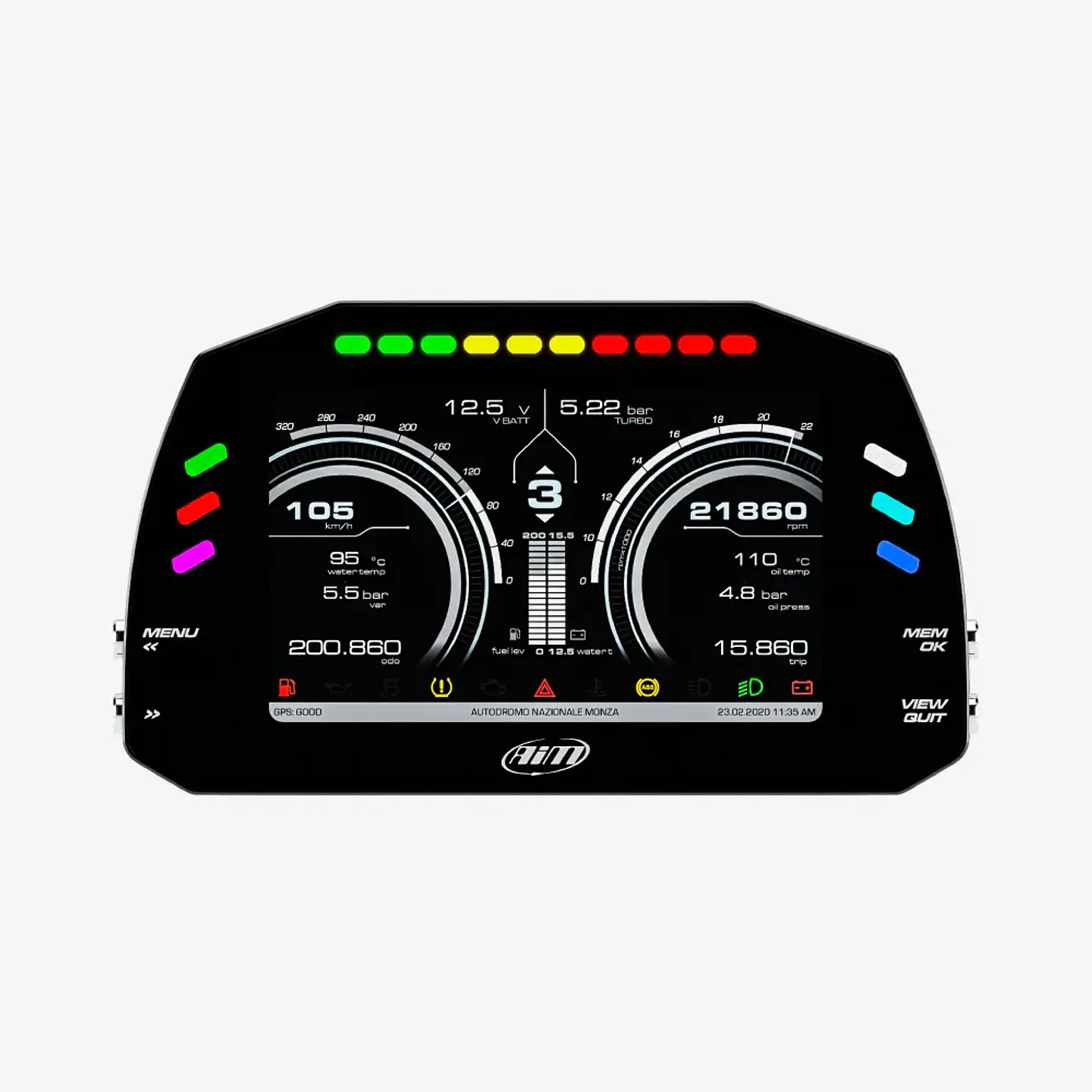

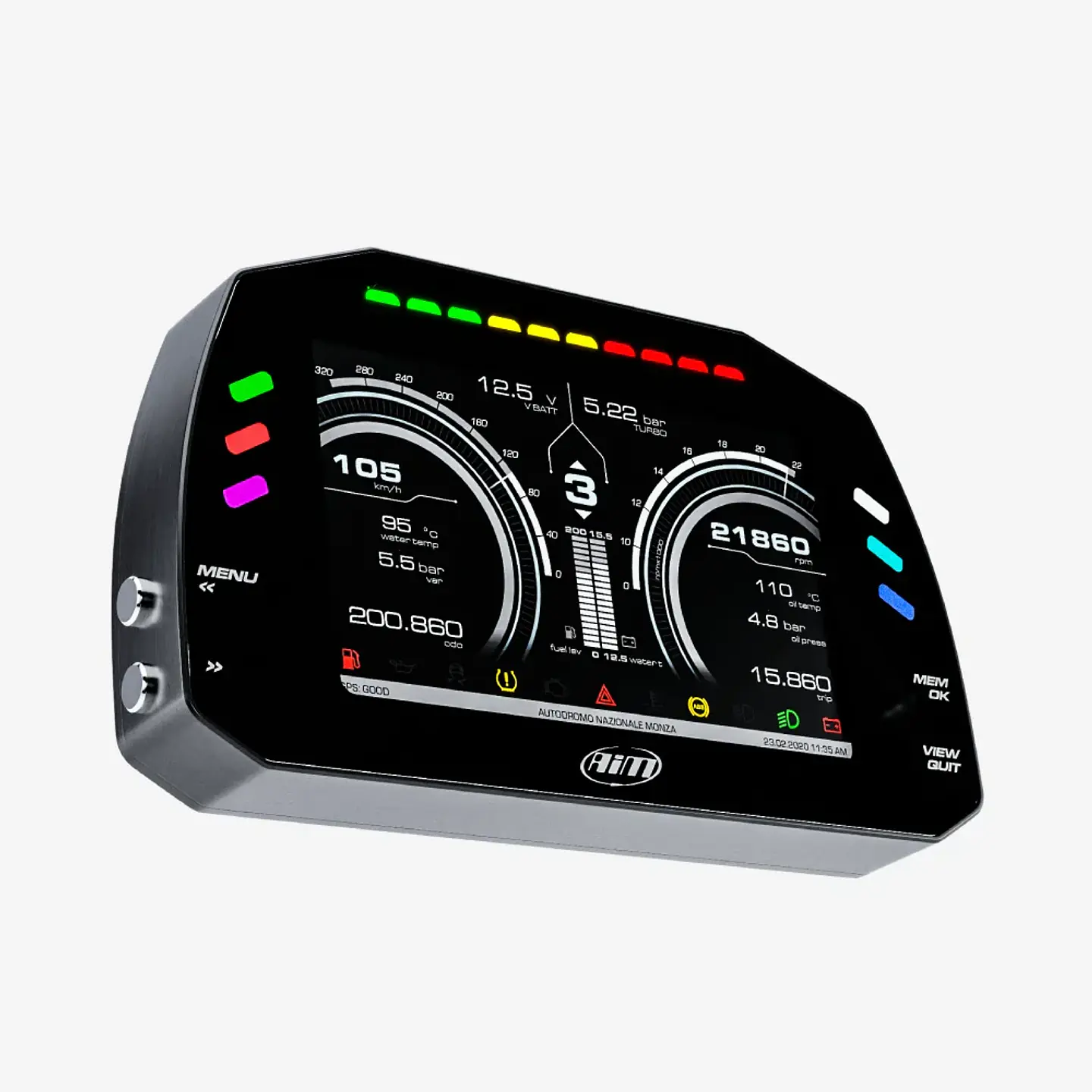

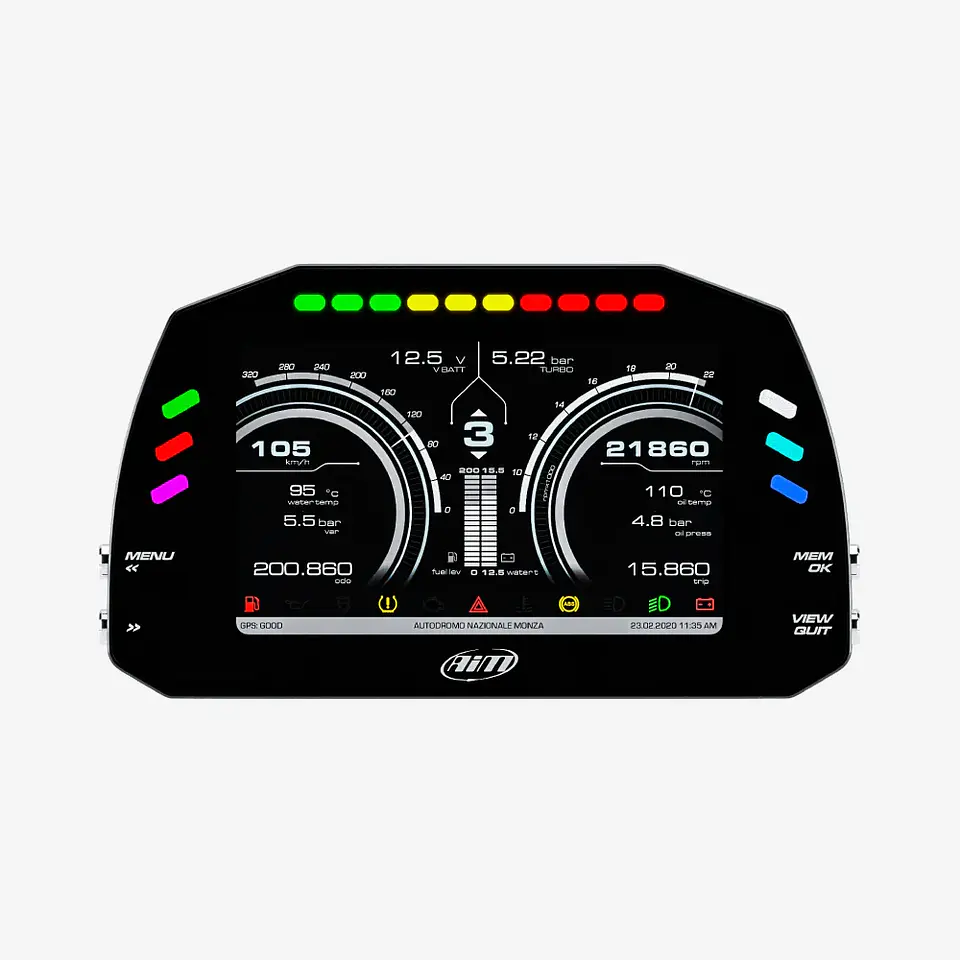

Pantalla TFT de Alta Resolución

La pantalla TFT de 5 pulgadas ofrece una excelente visibilidad en cualquier condición de iluminación gracias a su sensor automático de luz ambiente.

Características destacadas:

• Resolución de 800 × 480 píxeles
• Alto contraste
• Brillo optimizado automáticamente
• Múltiples layouts configurables
• Navegación rápida mediante botones metálicos

Toda la información importante permanece visible incluso bajo luz solar directa.

Tiempos Delta en Tiempo Real

La función Delta Time proporciona información inmediata sobre el rendimiento del piloto durante la vuelta.

Comparando constantemente la vuelta actual con una referencia seleccionada, el sistema indica dónde se está ganando o perdiendo tiempo.

Los LEDs integrados cambian automáticamente de color para proporcionar una referencia visual instantánea:

• Verde: mejora respecto a la referencia
• Rojo: pérdida de tiempo respecto a la referencia

Shift Lights y Alarmas Configurables

El MXS incorpora:

• 10 Shift Lights RGB configurables
• 6 LEDs RGB de alarma configurables

Cada luz puede programarse individualmente según:

• RPM
• Datos ECU
• Entradas analógicas
• Canales matemáticos
• Expansiones AIM

Además, es posible definir:

• Colores
• Prioridades
• Frecuencia de parpadeo
• Alarmas visuales
• Mensajes personalizados en pantalla

GPS09 Incluido

El kit incluye el módulo GPS09, que permite calcular automáticamente:

• Tiempos de vuelta
• Tiempos por sectores
• Posición en pista
• Velocidad GPS
• Línea de carrera

La base de datos AIM incorpora más de 4.000 circuitos precargados con coordenadas de salida y meta.

Al encender el sistema:

1. El GPS localiza la posición.
2. Identifica automáticamente el circuito.
3. Comienza el cronometraje de manera automática.

Si el circuito no existe en la base de datos, puede añadirse fácilmente mediante Race Studio 3.

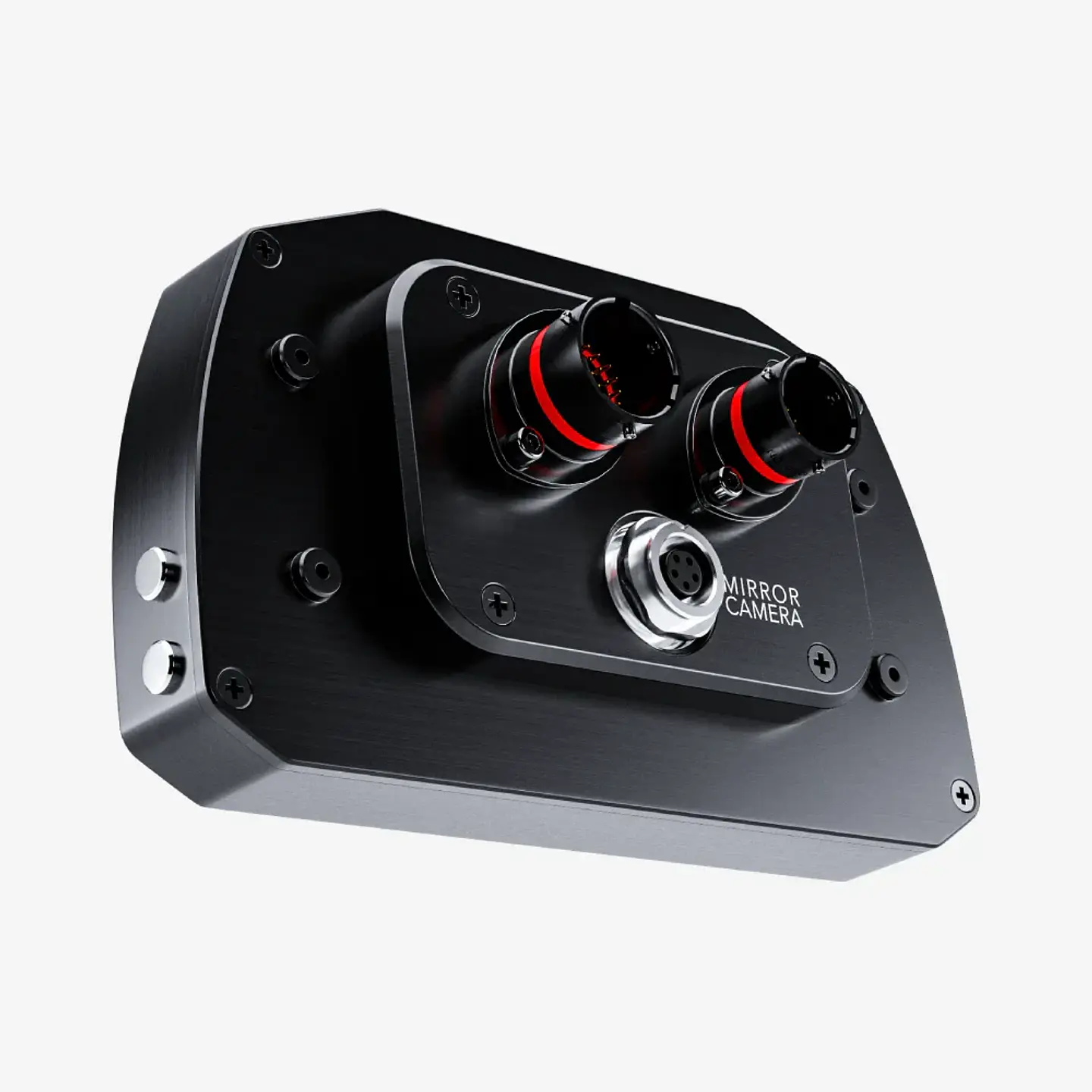

Entrada para Cámara

El sistema permite integrar cámaras AIM SmartyCam para registrar video y telemetría sincronizados.

También dispone de entradas para cámaras analógicas que pueden utilizarse como sistema de retrovisión, activadas mediante botón o eventos configurables.

Cámara no incluida.

Race Studio 3

El software gratuito Race Studio 3 permite aprovechar al máximo todas las capacidades del sistema.

Con él podrás:

• Analizar vueltas y sectores
• Comparar sesiones
• Gestionar ECUs
• Crear canales matemáticos
• Diseñar páginas de pantalla
• Configurar alarmas
• Ajustar Shift Lights
• Administrar expansiones
• Importar y exportar configuraciones
• Sincronizar datos con video SmartyCam

Amplía tu Sistema

El MXS 1.3 Logger es totalmente expandible mediante el ecosistema AIM.

Compatible con:

• GPS09
• Data Hub
• ACC3
• TC Hub
• LCU-One S Lambda Controller
• SmartyCam
• Módulos de expansión de canales
• Sensores AIM

Es posible conectar hasta 8 módulos de expansión simultáneamente para crear un sistema de adquisición de datos profesional completamente personalizado.

Especificaciones Técnicas

Pantalla

• Pantalla TFT color de 5"
• Resolución: 800 × 480 píxeles
• Contraste: 600:1
• Brillo: hasta 1.100 lúmenes
• Sensor automático de luz ambiente

Indicadores

• 10 Shift Lights RGB configurables
• 6 LEDs RGB de alarma configurables

Entradas y Conectividad

• 3 conexiones CAN
• Compatibilidad ECU mediante CAN, RS232 o K-Line
• Más de 1.000 ECUs compatibles
• 8 entradas analógicas configurables (hasta 500 Hz cada una)
• 4 entradas digitales
• Entrada de señal de vuelta
• Entrada RPM por bobina
• 2 salidas digitales (1 A máximo por salida)
• Segunda red CAN independiente
• Wi-Fi integrado

Memoria y Construcción

• Memoria interna: 4 GB
• Carcasa de aluminio anodizado
• Botones metálicos

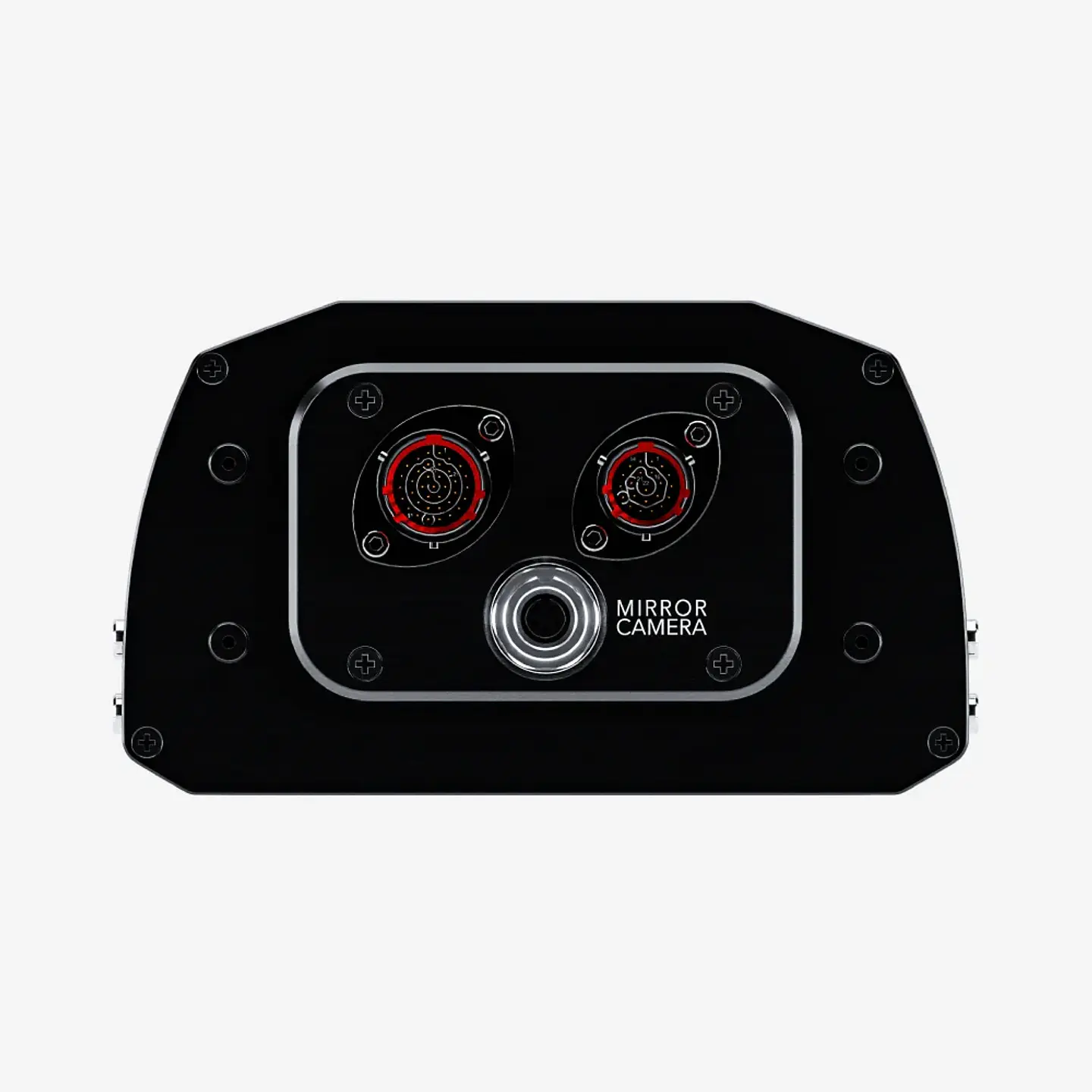

• 2 conectores Motorsport
• 1 conector Binder

Alimentación

• Consumo: 400 mA

Dimensiones y Peso

• Dimensiones: 169,4 × 97 × 23 mm
• Peso: 530 g

Protección

• Certificación IP65 resistente al agua y al polvo

Contenido de la Caja

• AIM MXS 1.3 Logger
• Arnés principal de 37 pines
• Módulo GPS09 con cable
• Cable USB
• Software AIM Race Studio 3 gratuito

Importante: El kit incluye de serie un arnés de 37 pines. Si necesitas más entradas y funciones de adquisición de datos, es posible añadir un arnés adicional de 22 pines como opción.

Características Destacadas

- Display TFT de 5" con resolución 800 × 480
- GPS09 incluido
- Más de 4.000 circuitos precargados
- Compatibilidad con más de 1.000 ECUs
- Registro de datos profesional integrado
- Wi-Fi incorporado
- 10 Shift Lights RGB configurables
- 6 LEDs RGB de alarma configurables
- Hasta 8 entradas analógicas de 500 Hz
- Integración completa con Race Studio 3
- Compatible con SmartyCam y ecosistema AIM
- Ideal para automovilismo, rally, track days y competición profesional
