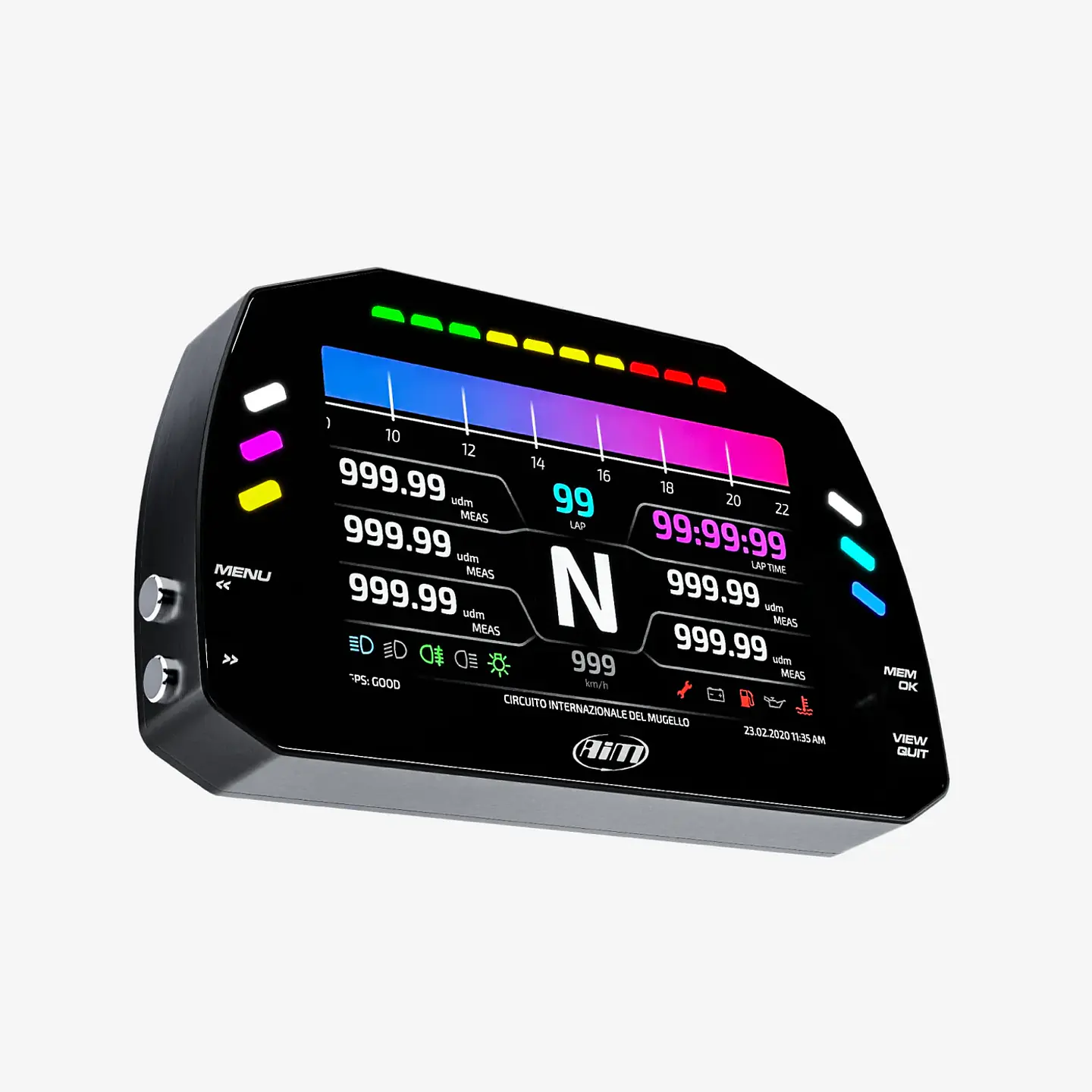

AIM MXS 1.3 Strada Light 5" TFT Dash Display

Display profesional para motorsport con conexión ECU simplificada

El AIM MXS 1.3 Strada Light es una versión optimizada del reconocido MXS Strada, diseñada para pilotos y equipos que buscan un display profesional con conexión directa a la ECU, manteniendo las principales funciones de visualización y expansión AIM en una configuración más sencilla y accesible.

Con su pantalla TFT de 5 pulgadas, iluminación RGB configurable, tiempos delta en tiempo real y compatibilidad con más de 1.000 ECUs, el MXS Strada Light se ha convertido en una de las opciones más populares para vehículos de competición, track days y proyectos de alto rendimiento.

¿Por qué elegir el MXS 1.3 Strada Light?

El MXS Strada Light conserva gran parte de las capacidades del MXS Strada estándar, pero está orientado a usuarios que requieren menos entradas analógicas y una instalación más simple.

Las principales diferencias respecto al MXS Strada son:

• 4 entradas analógicas configurables en lugar de 8
• Sin salida digital integrada
• Sin entrada directa de RPM

Esto lo convierte en una excelente alternativa para vehículos donde la mayor parte de la información proviene directamente de la ECU mediante CAN o K-Line.

Conexión Directa a la ECU

La conexión del MXS Strada Light es rápida y sencilla.

En lugar de instalar múltiples sensores analógicos, el display puede obtener directamente desde la ECU información crítica como:

• RPM
• Posición del acelerador (TPS)
• Temperatura de agua
• Temperatura de aceite
• Temperatura de aire
• Presión de aceite
• Voltaje de batería
• Velocidad
• Marcha engranada
• Lambda (relación aire/combustible)

AIM dispone actualmente de compatibilidad con más de 1.000 ECUs, una base de datos que continúa creciendo constantemente.

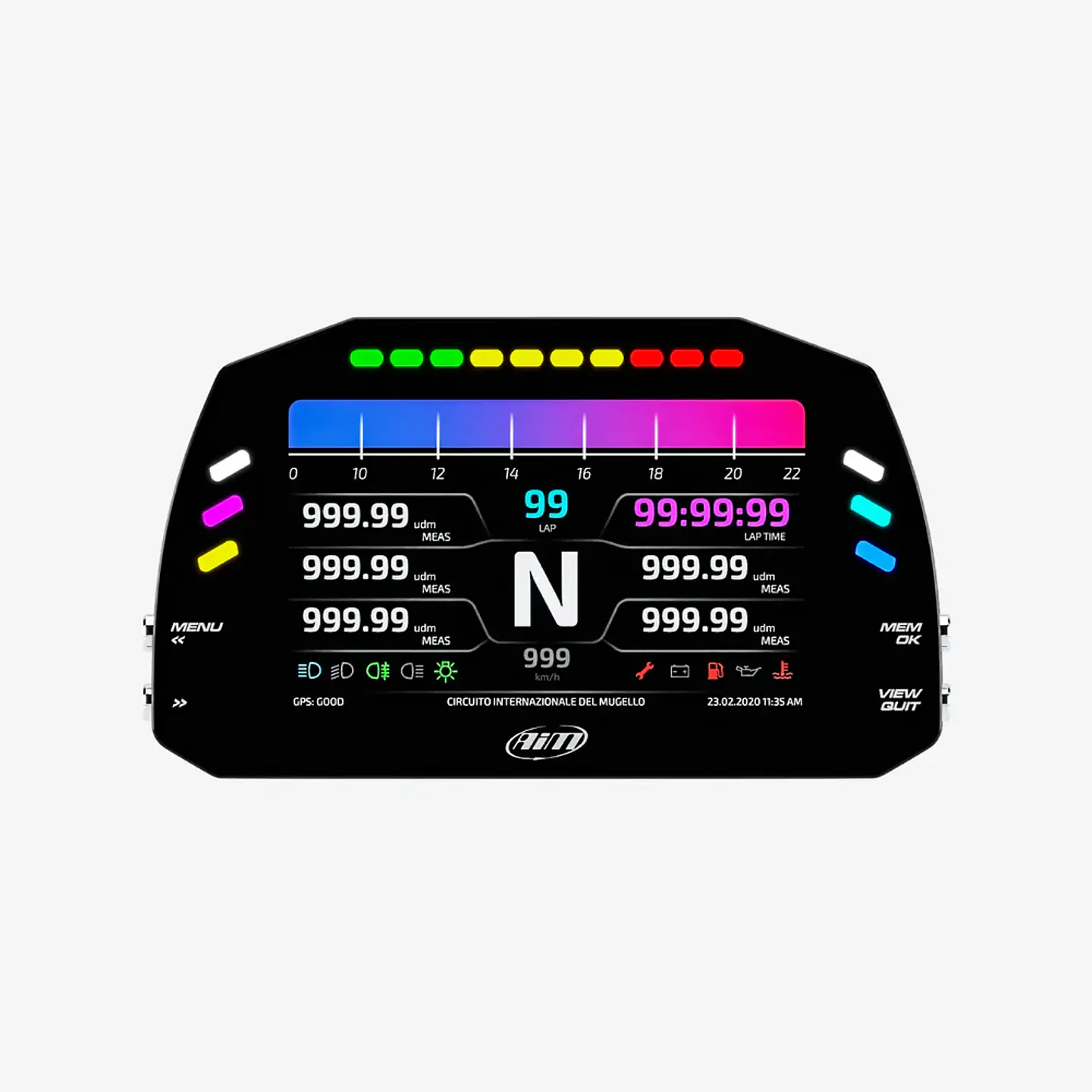

Pantalla TFT de Alta Visibilidad

La pantalla TFT de 5 pulgadas ofrece una excelente legibilidad en cualquier condición de iluminación.

El sensor de luz ambiente integrado ajusta automáticamente el brillo para garantizar una visualización óptima tanto de día como de noche.

Características destacadas:

• Resolución de 800 × 480 píxeles
• Alto contraste
• Retroiluminación automática
• Iconos de competición configurables
• Visualización clara incluso bajo luz solar directa

Tiempos Delta en Tiempo Real

La función Delta Time proporciona información instantánea sobre el rendimiento en pista.

Comparando continuamente la vuelta actual con una referencia seleccionada, el sistema indica:

• Verde: estás mejorando tu tiempo
• Rojo: estás perdiendo tiempo

Esta información permite al piloto identificar inmediatamente si los cambios realizados están generando una mejora real en el rendimiento.

Shift Lights RGB Integrados

El display incorpora:

• 10 Shift Lights RGB configurables
• 6 LEDs RGB de alarma configurables

Las luces pueden activarse utilizando:

• RPM
• Valores ECU
• Entradas analógicas
• Canales matemáticos
• Expansiones AIM
• Datos GPS

Cada LED puede configurarse de forma independiente con colores, umbrales, prioridades y modos de funcionamiento específicos.

También es posible configurar mensajes de advertencia personalizados directamente en pantalla.

Páginas de Visualización Configurables

El MXS Strada Light incluye páginas preconfiguradas listas para utilizar, pero también permite personalizar completamente la información mostrada.

Podrás definir:

• Variables visibles
• Unidades de medida
• Escalas
• Alarmas
• Distribución de la información

La navegación entre páginas se realiza mediante los botones metálicos integrados.

Entrada para Cámara

El display incorpora entrada de video compatible PAL/NTSC, permitiendo utilizar cámaras externas como sistema de retrovisión.

La visualización de la cámara puede activarse:

• Mediante pulsador
• Mediante eventos configurables

Cámara no incluida.

Race Studio 3

Cuando el MXS Strada Light se combina con un MX Strada Logger, se transforma en un completo sistema de adquisición de datos.

A través del software gratuito Race Studio 3 podrás:

• Configurar canales
• Gestionar ECUs
• Crear canales matemáticos
• Diseñar páginas de pantalla
• Configurar alarmas
• Programar Shift Lights
• Administrar expansiones AIM
• Importar y exportar configuraciones

Amplía tu Sistema AIM

El MXS Strada Light puede crecer junto a tu proyecto mediante la integración de módulos adicionales AIM.

Compatible con:

• GPS Module
• Data Hub
• ACC3
• TC Hub
• LCU-One Lambda Controller
• SmartyCam
• Channel Expansion Modules
• Sensores AIM

Al combinarlo con un MX Strada Logger, GPS y expansiones, es posible crear un sistema completo de adquisición y análisis de datos profesional.

Especificaciones Técnicas

Funciones Principales

• Sensor de luz ambiente integrado
• 10 Shift Lights RGB configurables
• 6 LEDs RGB de alarma configurables
• Iconos de advertencia configurables
• Compatibilidad con más de 1.000 ECUs
• 2 conexiones CAN
• Conexión ECU mediante CAN o K-Line
• Entrada de video PAL/NTSC
• Segunda red CAN independiente

Entradas y Expansiones

• 4 entradas analógicas totalmente configurables
• Frecuencia máxima de 500 Hz por canal
• Compatible con GPS, SmartyCam, ACC3, TC Hub, expansiones y controladores Lambda

Construcción

• Carcasa de aluminio anodizado
• Botones metálicos

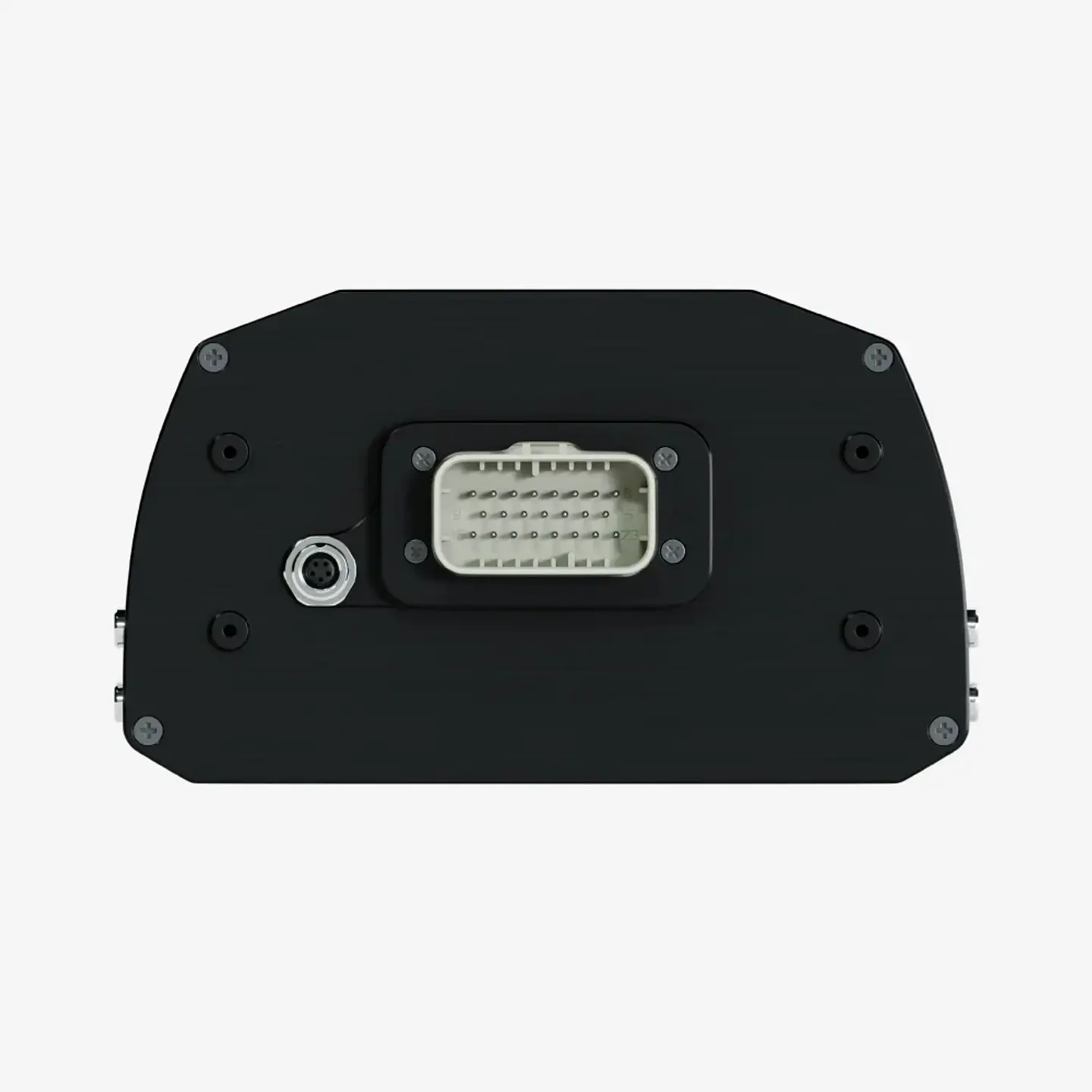

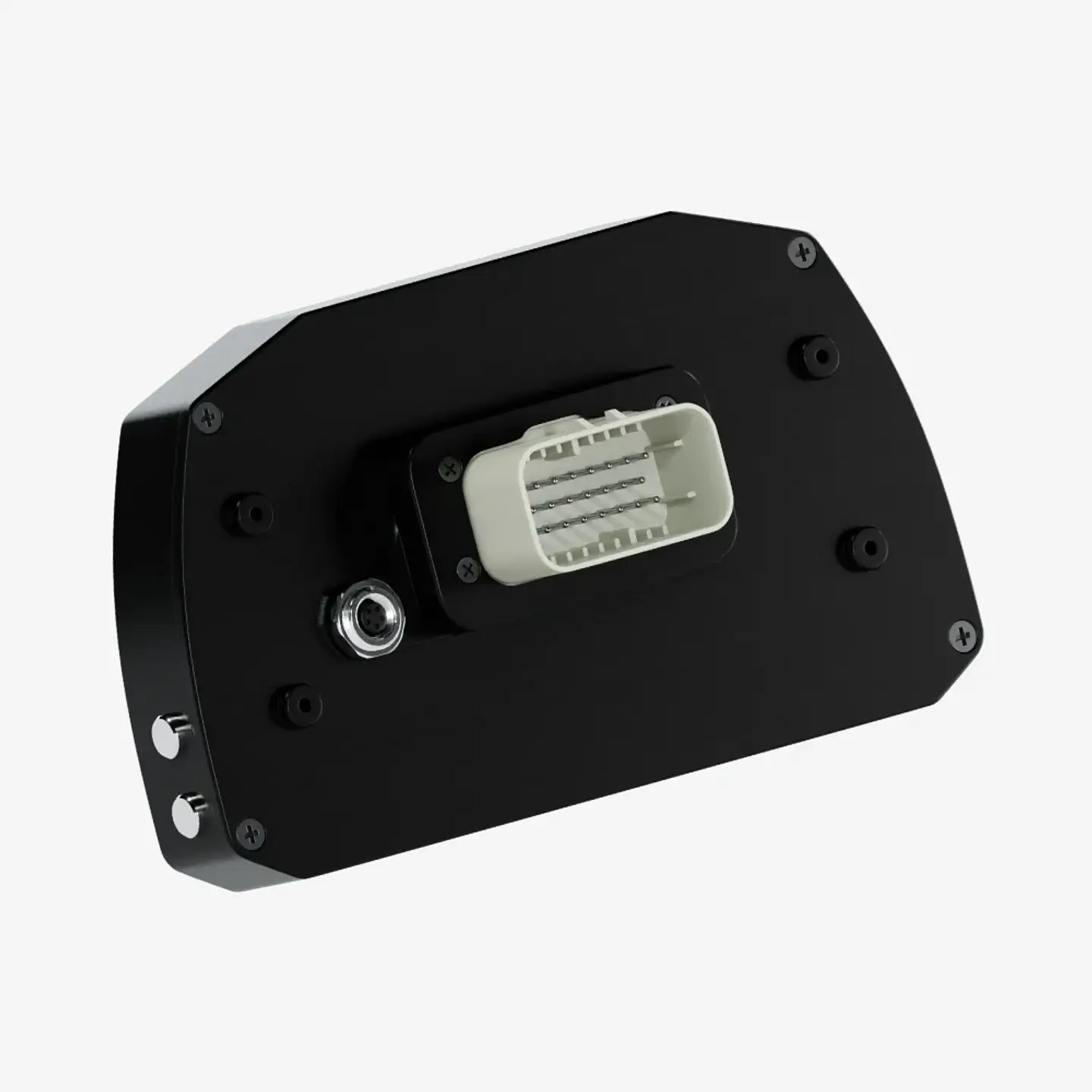

• Conector AMP principal
• Conector Binder auxiliar

Pantalla

• Pantalla TFT color de 5"
• Resolución: 800 × 480 píxeles
• Contraste: 600:1
• Brillo: 700 cd/m²
• Retroiluminación automática

Alimentación

• Consumo: 400 mA

Dimensiones y Peso

• Dimensiones: 169,4 × 97 × 23 mm
• Peso: 460 g

Protección

• Certificación IP65 resistente al agua y al polvo

Contenido de la Caja

• AIM MXS 1.3 Strada Light
• Arnés completo de 23 pines
• Cable USB
• Software AIM Race Studio 3 gratuito

Características Destacadas

- Pantalla TFT color de 5" de alta resolución
- Conexión directa a más de 1.000 ECUs compatibles
- 10 Shift Lights RGB configurables
- 6 LEDs RGB de alarma configurables
- Sensor automático de luz ambiente
- Entrada para cámara de retrovisión
- Compatible con Race Studio 3
- Sistema totalmente expandible mediante módulos AIM
- Ideal para competición, track days, rally y vehículos de alto rendimiento
